Филиал «Владимирский» ПАО «Т ПЛЮС»

Система громкоговорящей связи

Задача

Выполнить проект на модернизацию системы громкоговорящей связи Владимирской ТЭЦ-2.

СОУЭ СОУЭ Телефония Телефония СКС СКС ЛКС ЛКС

Объект

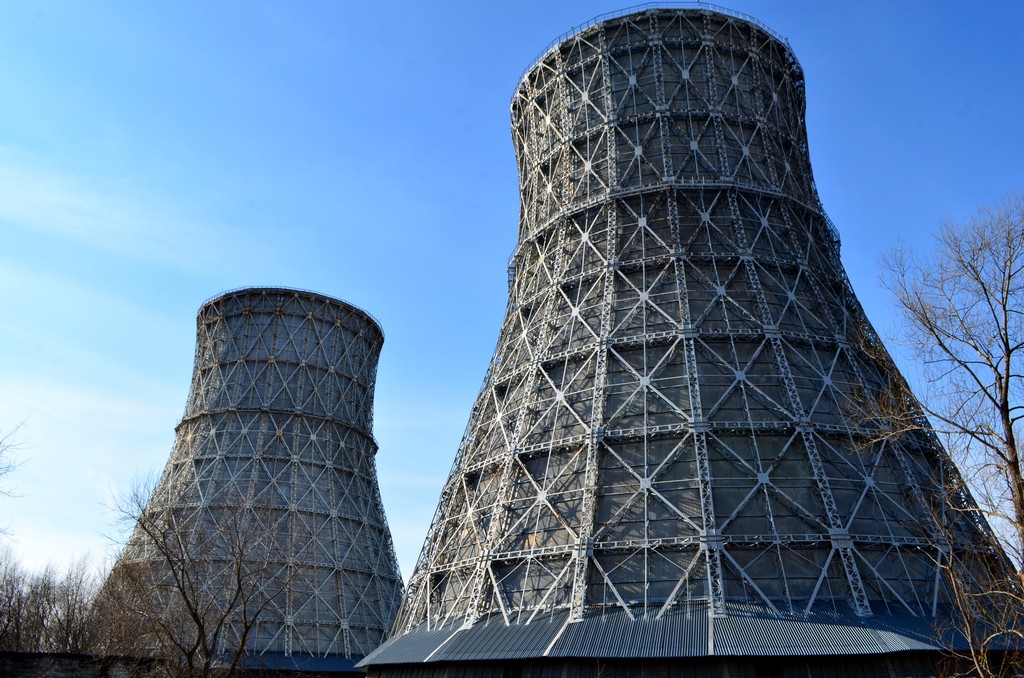

Владимирская ТЭЦ-2
О заказчике
Филиал «Владимирский» ПАО «Т ПЛЮС»
Реализация

Разработка проектной документации на модернизацию системы громкоговорящей связи условно разделяется на несколько этапов.
На первом этапе был проведен базовый осмотр существующей системы, установлен примерный состав головного и магистрального оборудования, а также выяснены основные способы прокладки кабельных линий между зданиями и внутри них. Были проведены консультации с представителем Заказчика о принципах построения и работы системы, произведен сбор пожеланий по качественным и функциональным характеристикам нового оборудования, собраны все наличные документы на существующую систему громкоговорящей связи.
Далее был произведен полный комплексный осмотр объекта, заключавшийся в следующем:

  • детальный осмотр головного оборудования системы, установление взаимосвязей оборудования, принципов работы, метода работы с оборудованием обслуживающего и дежурного персонала;
  • полный осмотр магистрального оборудования системы с установлением точного расположения как существующих, так и планируемых к установке громкоговорителей и переговорных устройств;
  • полный осмотр кабельных сетей системы с документированием способов прокладки в каждом конкретном случае;
  • осмотр всех помещений объекта и прилегающей территории с целью уточнения планировок и возможной необходимости установки дополнительных громкоговорителей либо переговорных устройств.

По итогам осмотра было установлено, что существующее оборудование полностью устарело, а кабельные линии сильно изношены. Системы не обеспечивают необходимого качества передачи сигнала, а общее устаревание системы приводит к постоянным сбоям в работе, что недопустимо на данном предприятии. В результате было принято решение о полной замене оборудования и кабельных линий системы громкоговорящей связи.
Таким образом, специалистами ООО "НПО "Кедр" был собран и передан Заказчику материал, на основании которого было составлено и утверждено Техническое Задание на проектирование.
На втором этапе, на основании Технического Задания, сотрудниками отдела проектирования ООО "НПО "Кедр" был выполнен поиск наиболее подходящего оборудования для решения поставленных задач. Были собраны технические предложения от нескольких компаний-производителей профильного оборудования и проведены детальные беседы с представителями данных компаний. Затем было проведено сравнение систем с учетом как функциональных, так и экономических показателей оборудования. Итогом данной работы стал выбор оборудования производства российской компании ООО "Армтел". Сотрудники ООО "НПО "Кедр" подготовили эскизную спецификацию оборудования, на основании которой, совместно с менеджером ООО "Армтел", было составлено техническое предложение на оборудование. Техническое предложение было передано Заказчику и, после ряда доработок, был подготовлен и утвержден окончательный состав оборудования.
Третий этап заключался в выполнении планов размещения оборудования и проводок, структурной и принципиальной схем системы, схемы расключения оборудования в коммутационных шкафах и схемы монтажа оборудования в помещении коммуникационной. После того, как эти документы были утверждены представителями Заказчика, были подготовлены таблицы расключения оборудования по плинтам, таблицы размещения оборудования по зданиям и помещениям объекта, кабельный журнал и ведомость объемов работ, разработана полная сметная документация.
Проектом предусматривается установка:
головного оборудования производства ООО "Армтел" с возможностью, в случае неисправности, включения "горячего" и "холодного" резервов;
системы электропитания оборудования с резервированием от аккумуляторных батарей в режиме ожидания - более четырех часов, в режиме непрерывной трансляции - более двух часов;

  • 91 настольного пульта громкоговорящей связи;
  • 18 всепогодных устройств громкоговорящей связи;
  • 153 громкоговорителей;

Также проектом предусматривается прокладка более трех километров металлических и пластиковых кабельных коробов и прокладка около двадцати восьми километров кабелей и проводов как по существующим, так и по вновь возводимым линейным кабельным сооружениям.

Результат

В результате проведенных работ Заказчику была передана проектно-сметная документация на модернизацию системы громкоговорящей связи Владимирской ТЭЦ-2.
Общий состав проекта:

  • планы размещения оборудования и проводок;
  • структурные схемы системы;
  • схемы подключения оборудования;
  • чертеж размещения головного оборудования;
  • спецификации оборудования и материалов;
  • кабельный журнал;
  • пояснительная записка;
  • таблица соединений головного кросса;
  • таблица размещения оборудования;
  • ведомость объемов работ;
  • сметная документация.
