Автоматизация системы холодоснабжения

Задача

Автоматизировать систему холодоснабжения камеры брака.

Электрические сети, системы АВР и БП Электрические сети, системы АВР и БП SCADA системы диспетчеризации SCADA системы диспетчеризации

Объект
Центральный складской комплекс
О заказчике
ABI PRODUCT
Реализация

Согласно проекта, требовалось построить систему, которая обеспечивала бы реализацию следующих функций:

  • автоматическое включение и отключение компрессорно-конденсаторных агрегатов;
  • автоматическое включение и отключение воздухоохладителей;
  • автоматическое регулирование температуры воздуха;
  • автоматическое управление оттайкой воздухоохладителей;
  • сигнализацию работы и аварии оборудования.

Предусматривалось выполнение следующих работ:

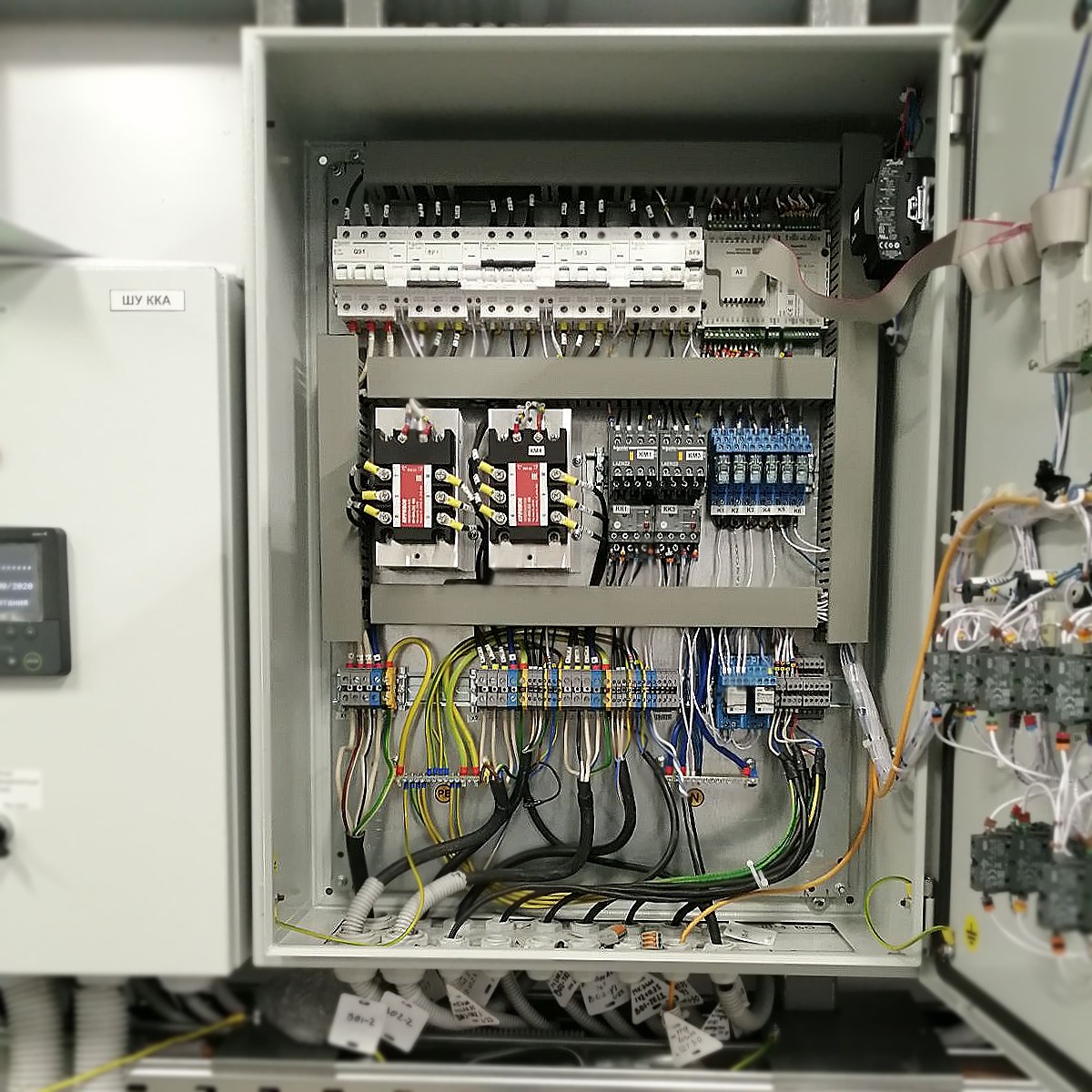

  • сборка и монтаж шкафа автоматизации для подключения двух воздухоохладителей;
  • сборка и монтаж шкафа управления компрессорно-конденсаторным агрегатом;
  • прокладка кабельных лотков между шкафами управления и воздухоохладителями;
  • установка разделителей в кабельные лотки для разграничения силовых и слаботочных кабельных трасс;
  • прокладка кабельных трасс к воздухоохладителям и компресорно-конденсаторному агрегату;
  • подключение узлов и агрегатов;

В качестве головного устройства шкафов управления, был использован контроллер программируемый логический - SEGNETICS SMH4.

В шкафу управления компрессорно-конденсаторным агрегатом, производится контроль следующих параметров: температура всасывания, температура нагнетания, давление всасывания, давление нагнетания. В шкафу управления воздухоохладителями, производится контроль над оборудованием, входящим в состав системы вентиляции, таким как: вентиляторы, нагреватели теплообменника и поддона, электромагнитные клапаны и датчики температуры.

Исполнение шкафа управления воздухоохладителями, позволяет специально вынесенными тумблерами, управлять: вентиляторами, оттайкой и электромагнитными клапанами. Возможна работа данных узлов и агрегатов как в автоматическом, так и в ручном режиме. Также реализована световая индикация работоспособности узлов и шкафа в целом.

Для контроля температуры воздуха помещения, в котором установлены воздухоохладители, на противоположной стене, смонтирован датчик Regeltechnik ATM2-I-DISPLAY.

Особенности

При выполнении монтажных работ, сотрудники НПО "Кедр" до и после прокладки кабельных трасс выполняли измерения сопротивления изоляции.

Результат

В результате выполненных работ заказчик получил систему автоматического управления и регулирования вентиляции.
